オイルレベルセンサーの信号調整方法は何ですか?

オイル レベル センサーのサプライヤーとして、私はこれらのセンサーの信号調整方法についてよく質問を受けます。適切な信号調整によりオイル レベル測定の精度と信頼性が大幅に向上するため、これは重要なトピックです。このブログ投稿では、オイル レベル センサーの信号調整方法についていくつかの洞察を共有します。

信号調整が重要な理由

まず、信号調整がなぜそれほど重要なのかを理解しましょう。オイル レベル センサーは通常、ノイズ、干渉、インピーダンスの不一致などのさまざまな要因の影響を受ける可能性のあるアナログ信号を生成します。これらの問題は不正確な測定値につながる可能性があり、特に産業用機械や自動車エンジンなど、正確なオイル レベルの監視が重要な用途では、これは絶対に禁物です。

信号調整は、これらの問題を解決するのに役立ちます。弱い信号を増幅し、不要なノイズを除去し、信号をさらなる処理や表示に適した形式に変換します。つまり、オイル レベル センサーから受け取るデータが可能な限り正確で信頼できるものであることが保証されます。

一般的な信号調整方法

増幅

最も基本的な信号調整方法の 1 つは増幅です。オイル レベル センサーは非常に弱い電気信号を生成する可能性があるため、制御システムや監視デバイスで簡単に処理できるレベルまで信号を高める必要があります。たとえば、ひずみゲージ ベースのオイル レベル センサーは、わずか数ミリボルトの低レベル電圧信号を生成する場合があります。アンプを使用すると、この信号をより利用可能な範囲 (0 ～ 10 ボルトまたは 4 ～ 20 ミリアンペアなど) に増やすことができます。

さまざまなタイプのアンプが利用可能であり、選択はセンサーの出力特性とアプリケーションの特定の要件によって異なります。オペアンプ (オペアンプ) は、比較的安価で使いやすく、優れた増幅性能を提供できるため、一般的に使用されます。

フィルタリング

正確な信号測定に関しては、ノイズは大きな敵です。電気ノイズは、近くの電気機器、電力線、さらにはセンサー自体など、さまざまな発生源から発生する可能性があります。フィルタリングは、センサー信号からこの不要なノイズを除去するのに役立ちます。

ローパス フィルターは、オイル レベル センサーの信号調整によく使用されます。これらのフィルターは、高周波ノイズをブロックしながら、低周波信号 (実際のオイル レベル情報) を通過させます。たとえば、オイル レベルの変化は比較的ゆっくりであるため、特定の値 (たとえば 1 Hz) を超える周波数をカットするローパス フィルターを設計できます。このようにして、実際のオイルレベルの変化を表さない急速な電気的変動が除去されます。

線形化

一部のオイル レベル センサーは、非線形の出力特性を持つ場合があります。つまり、オイルレベルとセンサー出力信号の関係は直線ではありません。たとえば、容量性オイル レベル センサーは、オイル レベルに対して非線形の静電容量変化を示す可能性があります。

線形化は、この非線形出力を線形出力に変換するプロセスです。ほとんどの制御システムおよび監視デバイスは、入力 (センサー信号) と出力 (表示されるオイル レベル) の間に線形関係があると想定しているため、これは重要です。線形化を実現するには、ルックアップ テーブル、多項式近似、専用の線形化回路の使用など、いくつかの方法があります。

分離

一部のアプリケーションでは、センサー信号をシステムの残りの部分から分離する必要があります。これは、センサーと制御システムの間に電位差がある場合、または電気的干渉の危険性がある場合に特に重要です。絶縁はセンサーや制御システムへの損傷を防ぐのに役立ち、全体的な信号品質も向上します。

光アイソレータは信号の絶縁に一般的に使用されます。これらは、光結合メカニズムを使用して、直接の電気接続を行わずに電気信号を一方の側からもう一方の側に転送します。このようにして、電気ノイズと干渉が効果的にブロックされます。

当社のオイルレベルセンサー製品と信号調整

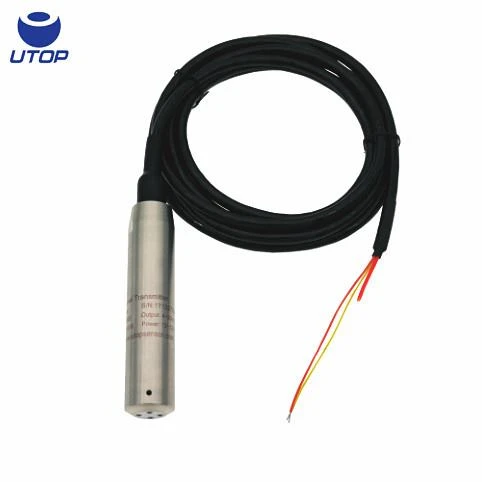

当社では、信号調整に細心の注意を払って、高品質のオイル レベル センサーを幅広く提供しています。たとえば、私たちのMODBUSレベルセンサー信号調整回路が組み込まれています。これらの回路は、センサー信号を増幅し、ノイズを除去し、出力を線形化するように設計されており、MODBUS プロトコルを介した正確で信頼性の高い通信を保証します。

私たちの耐食性レベルセンサーも素晴らしいオプションです。腐食が懸念される過酷な環境では、長期間センサーの性能を維持するために信号調整が重要です。センサーは腐食性物質に耐えるように設計されており、信号調整により、このような困難な条件下でも測定データの正確性が確保されます。

もございます。水位発信器、場合によってはオイルレベル測定用途にも使用できます。高度な信号調整技術を備えており、安定した正確なレベル測定を提供します。

オイルレベルセンサーのニーズについてはお問い合わせください

高品質のオイル レベル センサーの市場に参入されており、当社の信号調整方法について詳しく知りたい場合は、ぜひご意見をお待ちしています。あなたが産業プロジェクトに従事するエンジニア、自動車ショップの整備士、または保管施設の担当者であっても、当社はあなたに最適なオイル レベル センサー ソリューションを提供します。お客様の特定の要件についての会話を開始するには、当社にお問い合わせください。お客様のアプリケーションに最適なセンサーと信号調整のセットアップを一緒に見つけていきましょう。

参考文献

• ドーベリン、EO (2004)。測定システム: アプリケーションと設計。マグロウ - ヒル。
• フラデン、J. (2016)。最新センサーのハンドブック: 物理学、設計、およびアプリケーション。スプリンガー。
